またまたライナー立坑

今年はライナー立坑多いです

たまたま私が行ってる現場がライナー立坑ばっか

なんですけどね

一般的な構造物だったり造成だったり改修工事

だったりもやってますので機会があればまた載せます

今回は浄水場の中での作業です

2か所ある内の1か所目です

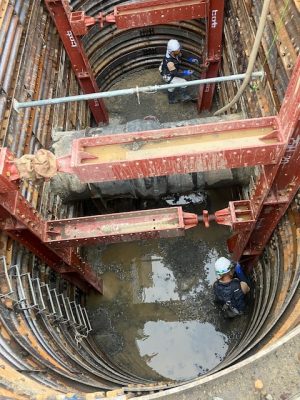

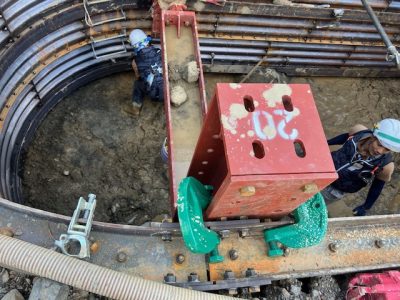

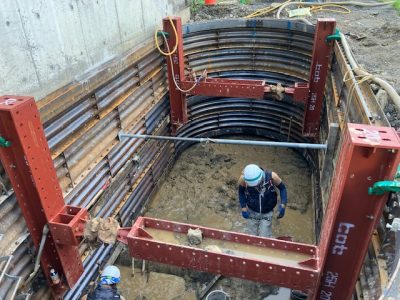

1つ目の縦梁と切梁設置完了の状況です

土質は礫混じりの粘性土といったところです

かなり大きな礫（80㎝ぐらい）も出てきました

非常に掘りにくい土質です

縦梁が落ちないようにブルマンで固定

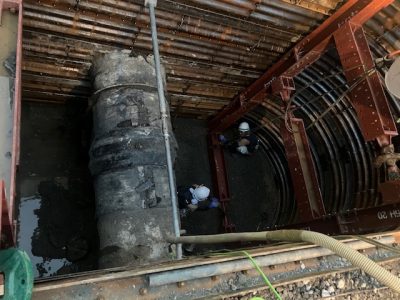

水道管の補強工事ですので水道管を出しながらのライナー立坑

築造となります

Φ1100の水道管です

3段目まで設置完了です

1つ目は以上となります

続いて2つ目のライナー立坑です

この2つ目の立坑が苦労しました

埋設物だらけなんです

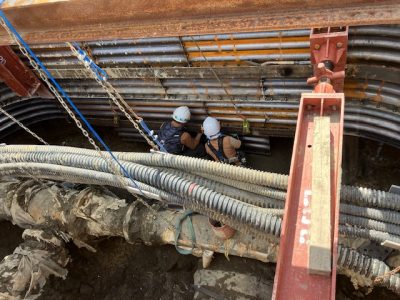

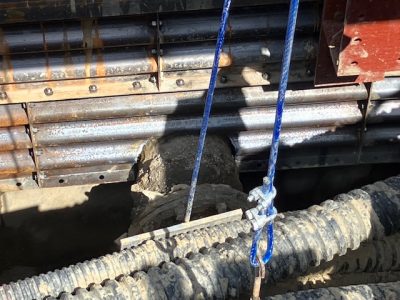

まず電気の管（7，8本）

上にH鋼流してワイヤーロープで吊り防護です

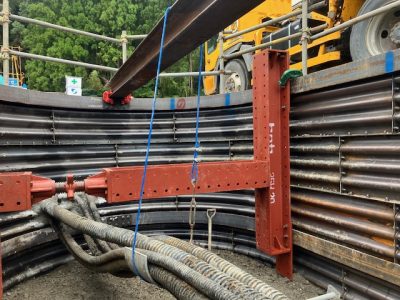

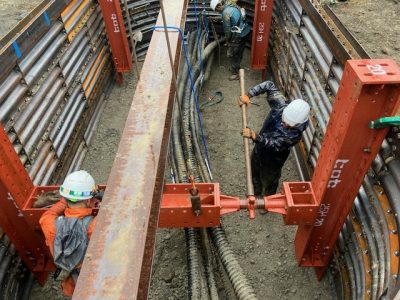

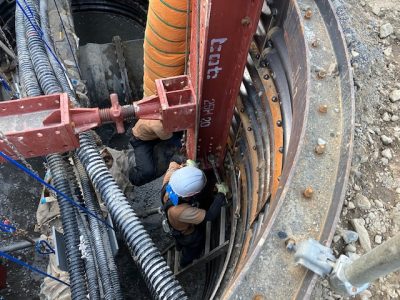

1段目の切梁（キリンジャッキ）を張ってるとこです

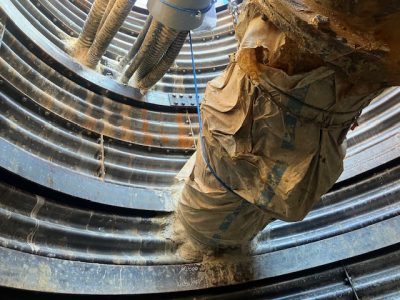

続いて電気の管の下にΦ500の水道管

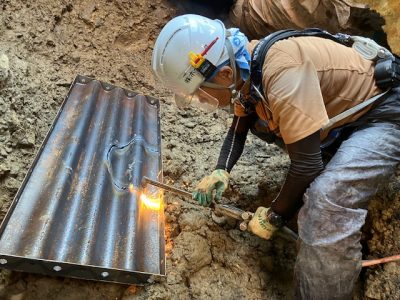

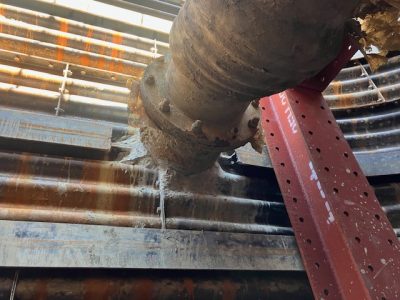

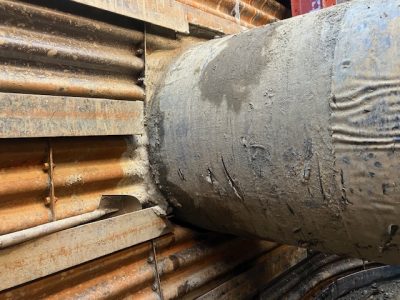

ライナープレート、補強リングはガスで切断

隙間は裏込め材が漏れないようにエレホン415で詰めます

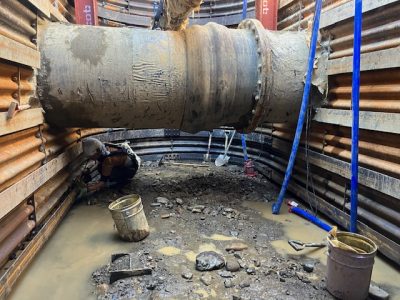

更にその下にΦ1100の水道管

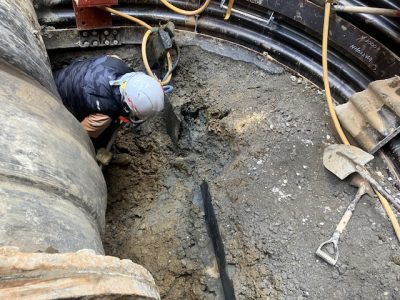

とにかく人力掘削が多すぎて大変でした

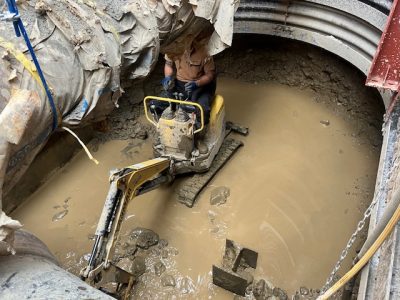

それでも何とか小さいバックホウを入れて少しでも人力掘削を

無くそうと努力しました

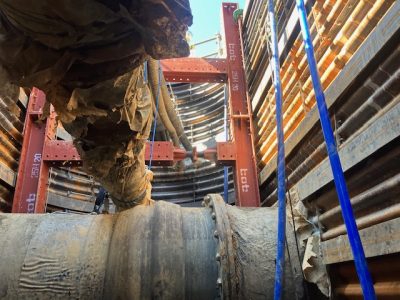

縦梁設置の様子

とにかく狭い

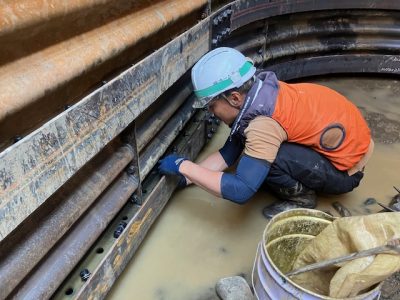

補強リングとライナープレートのボルト取付の様子

狭くて手が入らないから非常にやりにくいです

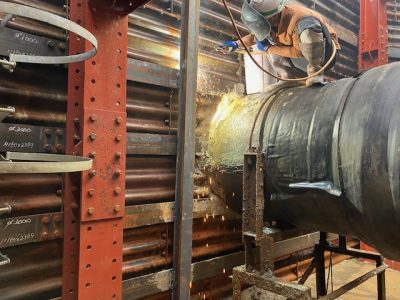

補強リングたくさん切断したので一応補強のH鋼を溶接

してます

写真は以上ですが無事事故もなく終わりました
